Entradas

Conceptos clave

 Es un sistema de cableado diseñado en una jerarquía lógica que adapta toda cableado existente en un edificio, y en el futuro, en un único sistema. Un sistem de cableado estructurado exige una topología física en estrella, que permite une administración sencilla y una capacidad de crecimiento flexible.   Entre las características generales de un sistema de cableado estructurado des. tacan las siguientes:     La configuración de nuevos puestos se realiza hacia el exterior desde un nodo central, sin necesidad de variar el resto de los puestos. Solo se configuran las conexiones del enlace particular.     La localización y la corrección de averías se simplifica, ya que los problemas se pueden detectar a nivel centralizado.     Mediante una topología física en estrella se hace posible configurar distintas topologías lógicas, tanto en bus como en alo, simplemente reconfigurando centralizadamente las conexiones.  Una solución de cableado estructurado se divide en una serie de subsi
Publicar un comentario
Leer más

Racks

  Los recintos utilizados para redes de datos pueden ser de tipo armario o sala de equipos. Cada uno de ellos tiene una aplicación en función de la superficie a cubrir y los equipos que debe albergar en su interior. Los armarios suelen ser de tipo rack de 19", que son los normalizados para estas instalaciones. Un rack es un soporte metálico destinado a alojar los equipamientos electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con los equipamientos de la mayoría de fabricantes. También se llaman bastidores o cabinas. Cada columna tiene tres agujeros a intervalos regulares, llamados unidades rack "U", en la que podemos observar su numeración. La altura de los racks está normalizada y sus dimensiones se indican en unidades U. Es normal que existan racks desde 4U de altura hasta 46/47 U de altura. En cuanto a la profundidad del bastidor, no está normalizada, dando cierta flexibilidad en funció
Publicar un comentario
Leer más

Instalacion y colocacion de bandejas

Imagen
 6.2.3 Instalación y colocación de bandejas Cuando una instalación de superficie necesita mas espacio, se utilizan las bandejas en lugar de las canaletas. Además, cuando se necesita una protección mecánica importante contra golpes a los cables, se utilizan las bandejas metálicas. Cuando una instalación de superficie necesita más espacio, se utilizan las bandejas en lugar de las canaletas. Además, cuando se necesita una protección mecánica importante contra golpes y a los cables, se utilizan las bandejas metálicas. Además de la protección, la función de las bandejas es el soporte de los conductores eléctricos instalados siguiendo las indicaciones del Reglamento Electrotécnico de Baja Tensión. Las bandejas metálicas deben conectarse a la red de tierra de forma que quede asegurada su continuidad eléctrica. No obstante, las bandejas no pueden utilizarse como conductores de protección o de neutro. Para la colocación de las bandejas, cada fabricante suministra la forma de realiza
Publicar un comentario
Leer más

Instalación y colocación de canaletas

Imagen
   La norma para instalaciones define la canal protectora o canaleta como el material de instalación formado por un perfil rectangular de paredes perforadas o lisas,destinado a alojar conductores o cables eléctricos,cerrado por una tapa desmontable Se utilizan para instalaciones de superficie fijadas sobre paredes,techos,columnas,suelos,calzadas,etc..y para el cableado interior de rack de 19" para redes de datos El mercado actual ofrece gran variedad de canales o canaletas homologadas,fabricadas con PVC o materiales ligeros,como por ejemplo,aleaciones de aluminio.Existen muchos tamaños y formas que se fabrican,así como elementos de terminación como codos de distintos tipos,tapas,juntas,etcétera La normativa actual autoriza a instalar sobre la canaleta Instalar interruptores,tomas de corriente,rosetas de red y dispositivos de mando y control,siguiendo siempre las instrucciones del fabricante Realizar empalmes de conductores en su interior y en la conexión de los aparatos El numero
Publicar un comentario
Leer más

Instalacion y colocacion de tubos

Imagen

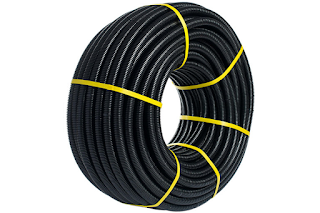

  El tubo de empotrar Son tubos protectores utilizados para las instalaciones de cableado, se utiliza para introducirlo en la pared de la edificación.     Corrugado Es el mas usual, se instala en la pared y en el techo, abriendo una canalizacion.   Corrugado reforzado Este se pone para el suelo ( debajo de las lozas) para que no se aplaste con la presión de la solería.    Cuando se empotran los tubos en una instalación, se tendrán en cuenta, además de las consideraciones generales, las siguientes específicas: En la instalación de los tubos en el interior de los elementos de la construcción, las rozas no pondrán en peligro la  seguridad de las paredes o de los techos en los que se practiquen. Las dimensiones de las rozas serán suficientes para que los tubos queden recubiertos por una capa de 1 cm de espesor, como mínimo. En los ángulos, el espesor de esta capa puede reducirse a 0,5 cm.   No se instalarán, entre el forjado y el revestimiento, tubos destinados a la instalación elé
Publicar un comentario
Leer más

Canalizaciones para redes de datos

Imagen
 Que es una canalización? Es un conjunto de elementos que protegen y sujetan los cables, Conjunto constituido por uno o más conductores eléctricos y los elementos que aseguran su fijación y su protección mecánica. Tipos de canalizaciones De la entrada a la sala de equipos o al cuarto de telecomunicaciones o al armario de telecomunicaciones. Canalizaciones verticales o backbones del edificio, entre armarios de diferentes pisos, e incluso, del mismo piso. Canalizaciones horizontales, entre armarios y tomas de usuario o areas de trabajo.   Actividad 6.2 Canalización de cables RS PRO, Gris, PVC, Abierto, Canaleta de panel ranurada, 25 mm 25mm, 2m, Autoextinguible   Canalización Autoadhesiva para Cables Schneider Electric FMS2, Blanco, uPVC   Consideraciones generales El cableado horizontal va desde el armario repartidor de planta hasta el area de trabajo o la toma de usuario. El cableado principal o backbone conecta los distintos repartidores de planta con el repartidor principal. La in
Publicar un comentario
Leer más

Instalacion de la electronica de red

Imagen
    La electrónica de red suele estar incluida en un armario o recinto de telecomunicaciones. Los mas usuales son los armarios de 19", ya que la mayoría de los equipos de red de datos tienen esta anchura, para adaptarse al mismo. En la figura 5.11 se muestra un ejemplo sencillo de armario de datos pequeño con los elementos básicos que suele disponer: switch, panel de parcheo, latiguillo tornillos de sujeción y, en general, una base múltiple de tomas de corriente que, en este caso, al llevar solo un switch, no la incorpora. Los switches y la otra electrónica de red están preparados para colocarse una escuadra atornillada para que sujete a la guía que llevan los armarios rack de 19". Otros elementos que también encontramos en los armarios de datos son los pasahilos, bandejas para sujetar los equipos que no son de 19",etc. Todos ellos los estudiaremos en la Unidad 6, aunque en la figura 5.13 se muestran algunos ejemplos de este tipo de elementos, concretamen
Publicar un comentario
Leer más
